Штучні заземлювачі.

Штучний заземлювач – заземлювач, який спеціально виконують з метою заземлення. Улаштування штучного заземлювача пояснюється на рис. 8.6.

Штучний заземлювач складається з певної кількості вертикальних електродів 1, занурених у землю (рис. 8.6,а). Вертикальні електроди з’єднуються між собою горизонтальним електродом 2 за допомогою зварювання. Вертикальні електроди можуть розташовуватися в ряд (рис. 8.6,б) або по контуру (рис. 8.6,в). Горизонтальний електрод 3 занурюється у грунт на глибину 0,50,8 м від планувальної відмітки землі. Цехова шина заземлення приєднується до заземлювача не менше, ніж двома заземлювальними провідниками 3. Цехова шина заземлення фарбується в чорний колір або під колір панелей.

Рис. 8.6 – Улаштування штучного заземлювача: а – підземна частина, б – розташування вертикальних електродів у ряд (вид зверху), в – розташування вертикальних електродів по контуру (вид зверху)

1 – вертикальні електроди; 2 – горизонтальний електрод; 3 – заземлювальний провідник

Для виготовлення вертикальних електродів (рис. 8.7,а) застосовують наступні матеріали:

• кругла сталь (чорна без покриття, з гарячо-оцинкованим покриттям товщиною не менше 70 мкм, неіржавіюча) діаметром не менше 16 мм;
• кругла сталь діаметром не менше 14 мм з гальванічним мідним покриттям товщиною не менше 250 мкм;
• кругла мідь діаметром не менше 12 мм;
• мідна прямокутна штаба з товщиною стінки не менше 2 мм та перерізом не менше 50 мм;
• мідна труба діаметром не менше 20 мм з товщиною стінки не менше 2 мм;
• мідний багатодротовий канат діаметром не менше 1,8 мм для кожного дроту перерізом не менше 35 мм2.

Для виготовлення горизонтальних електродів (рис. 8.7,б; 8.7,в) застосовують наступні матеріали:

• чорна сталь без покриття: кругла діаметром не менше 10 мм, прямокутна штаба або профіль перерізом не менше 100 мм2 з товщиною стінки не менше 4 мм;
• сталь з гарячо-оцинкованим покриттям: кругла діаметром не менше    10 мм та товщиною покриття не менше 50 мкм, прямокутна штаба або профіль перерізом не менше 90 мм2 з товщиною стінки не менше 3 мм та товщиною покриття не менше 70 мкм;
• кругла сталь з гальванічним мідним покриттям діаметром не менше 10 мм та товщиною покриття не менше 250 мкм;
• неіржавіюча сталь: кругла діаметром не менше 10 мм, прямокутна штаба або профіль перерізом не менше 90 мм2 з товщиною стінки не менше 3 мм;
• кругла мідь діаметром не менше 12 мм;
• мідна прямокутна штаба з товщиною стінки не менше 2 мм та перерізом не менше 50 мм;
• мідна труба діаметром не менше 20 мм з товщиною стінки не менше 2 мм;
• мідний багатодротовий канат діаметром не менше 1,8 мм для кожного дроту перерізом не менше 35 мм2.

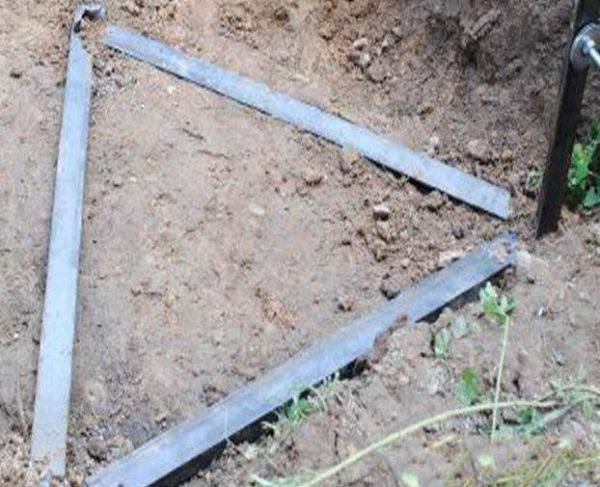

Рис. 8.7 – Елементи штучного заземлювача: а – круглий вертикальний електрод,  б – круглий горизонтальний електрод, в – горизонтальний електрод
з прямокутної штаби

Звичайно заземлювач виконується єдиним для всіх типів заземлення. При цьому величина опору заземлювального пристрою вибирається мінімальною з  величин опорів, що вимагаються нормами для кожного типу заземлення.
